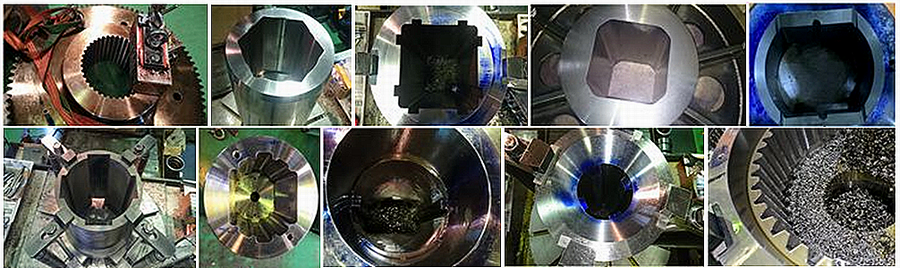

柴田工業は、年間約１２０社との取引があり、その依頼内容は様々です。 主な加工実績（スロッター加工）は、次の通りです。 |
|||
|
||||
|
|
加工種類 | 加工事例、加工実績等 | |
|
|
キー溝加工 | 巾２ｍｍ～ 直近で巾185ｍｍあり 直径2200mmギア、高さ1500mmシャフトのキー溝実績あり キーストロークは実質685mmまで可能 深さ追加、巾広げもお受けいたします |
|
|
|
スプライン加工 | ||
|
|
内径歯切り加工 (インボリュート スプライン) |
刃は歯仕様に合わせて作成 圧力角２０度、転移係数０．８の刃は多数あり 検査用のモハン貸出お願いします |
|
|
|
外径歯切り加工 | ||
|
|
四角穴加工 六角穴加工 小判穴加工 |
四角加工は、対辺155mm止まり、 六角穴加工は、対辺285mm止まり、 小判穴は、対辺200mm止まりの実績あり |
|
|
|
接線キー | Φ380mm接線キーの実績あり | |
|
|
油溝加工 | ||
|
|
角取り加工 | フライスや、ボーリングでとれないＲ部角取り | |
|
|
曲線加工 | バルブ接合部の５５０Ｒの加工実績あり | |
|
|
内径レール加工 | バルブスイング弁等 | |
|
|
焼入後加工 | ご相談（加工箇所により、対応可能） | |
|
|
ストローク 650mm以上 外径キー溝加工 外径スプライン加工 | ご相談（弊社協力会社） | |
 |
 |
||
|
|||
 |
|
|
 |
|
|
||||
 |
||||||||
